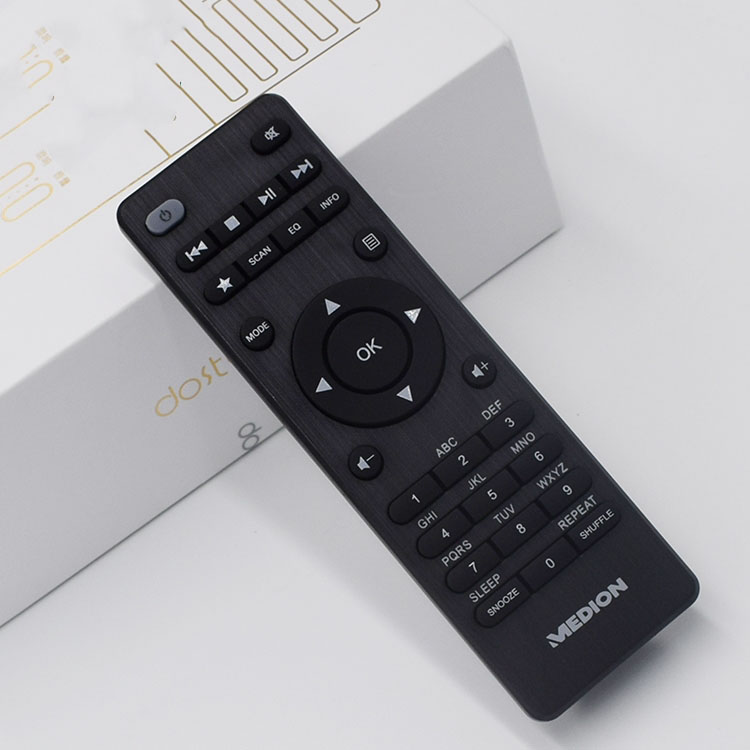

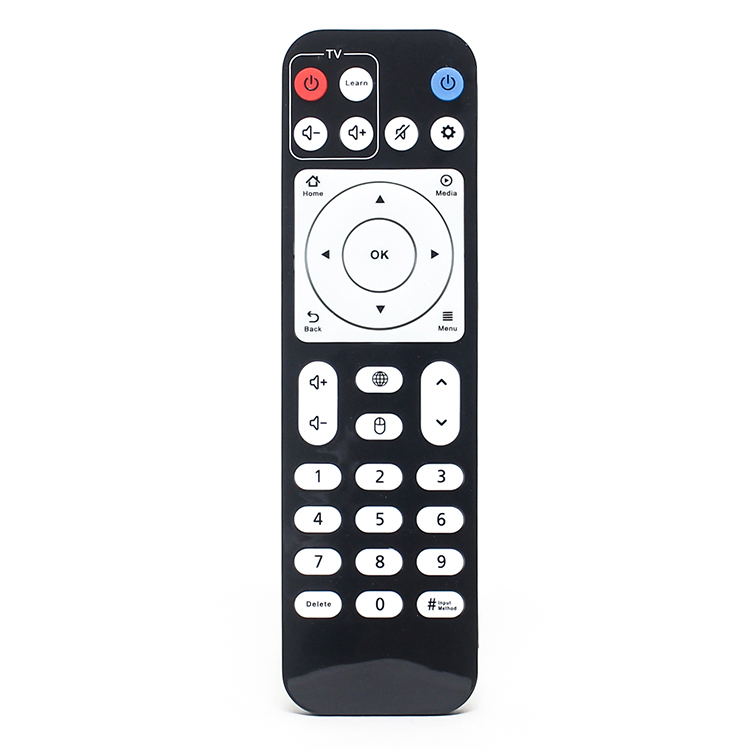

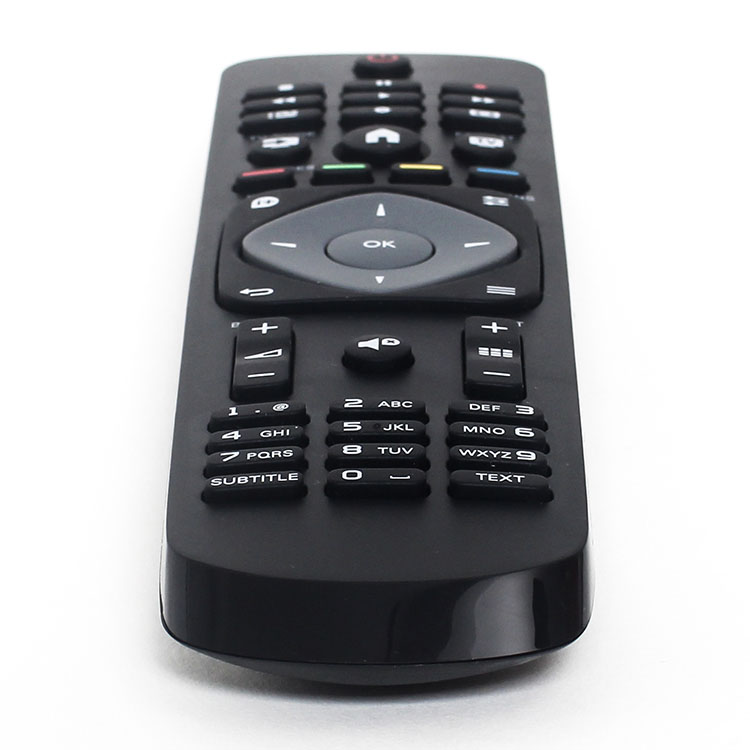

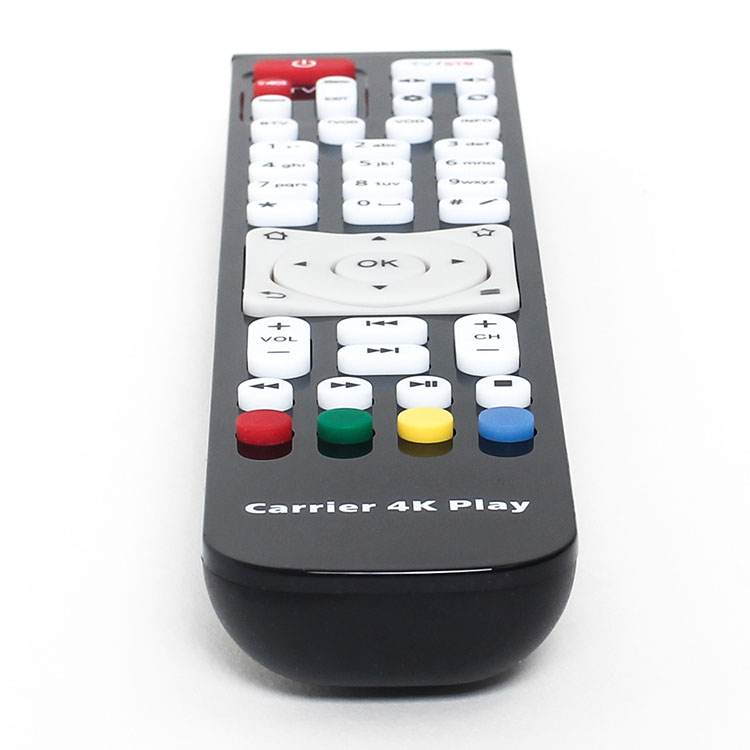

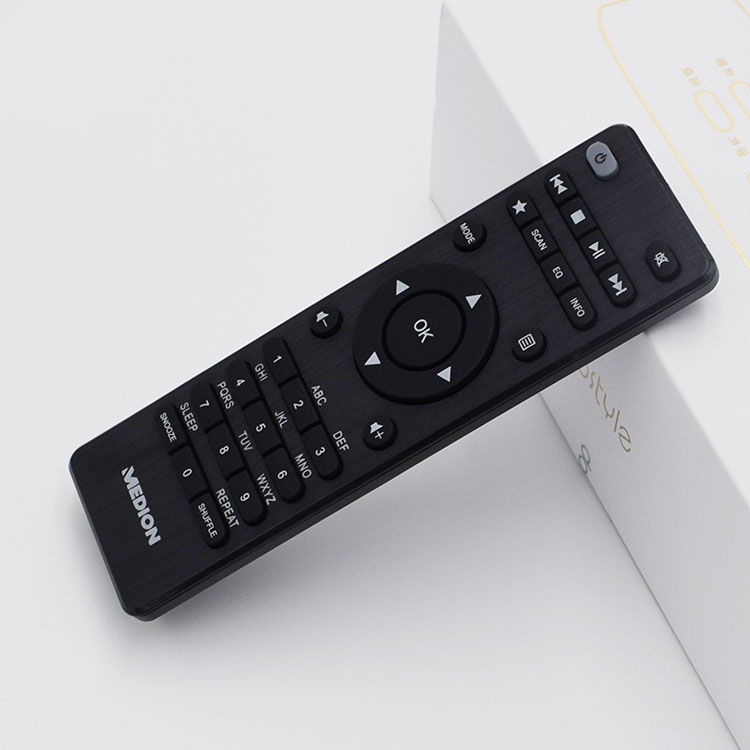

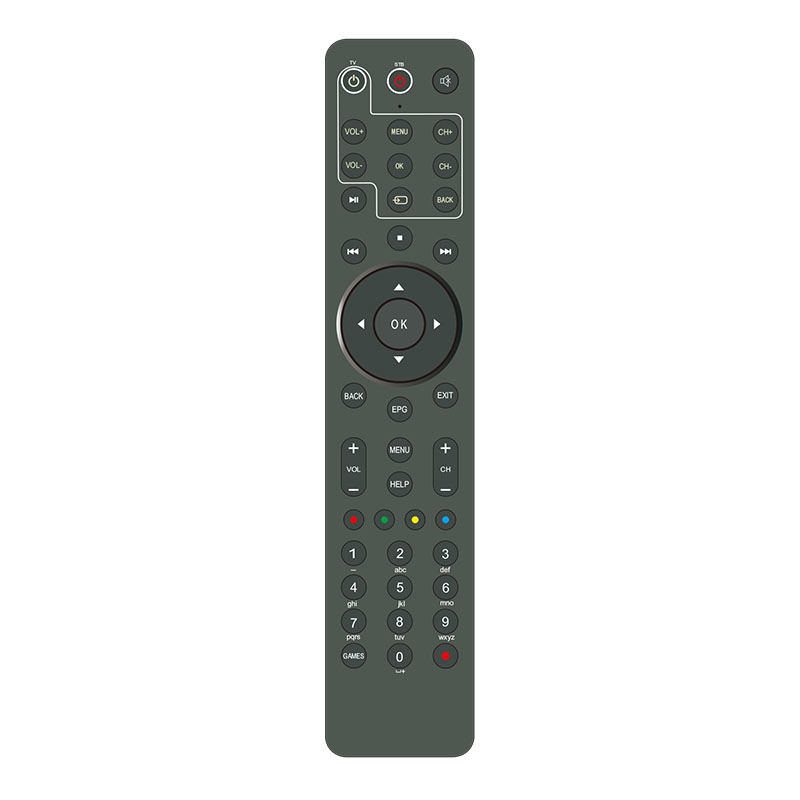

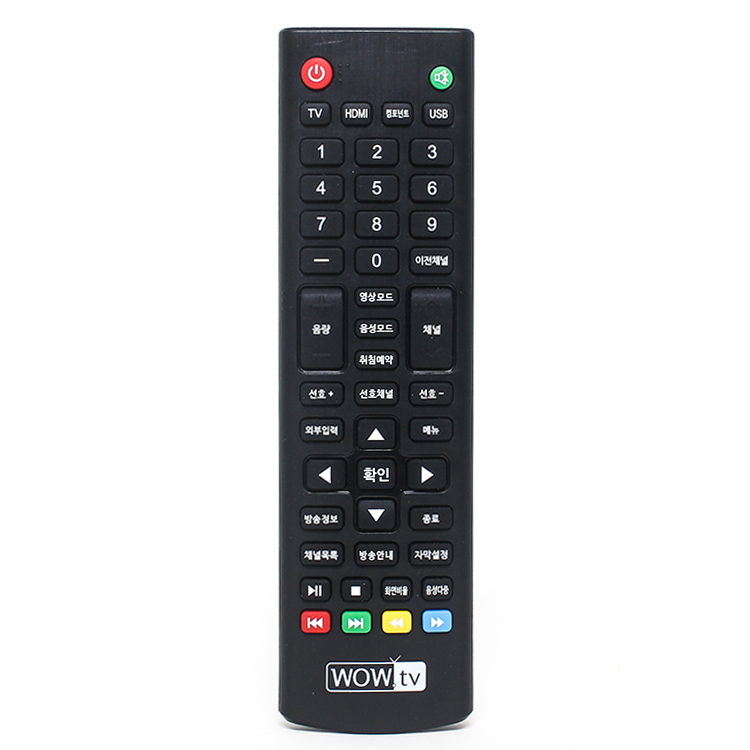

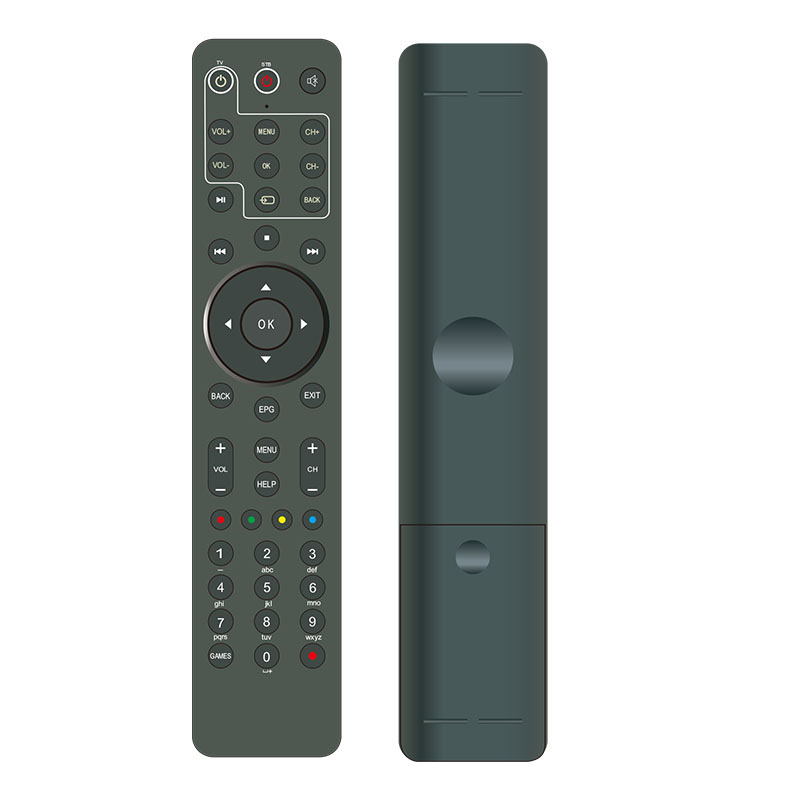

IR diaľkové ovládanie

1. Vhodné pre kódované infračervené diaľkové ovládanie domácich spotrebičov;

2. môže na diaľku ovládať viacero domácich spotrebičov;

3. Má multiplexné tlačidlo učenia/ovládania, 5 až 10 kláves na výber zariadenia a 10 až 20 kláves na ovládanie funkcií.Tlačidlo na výber zariadenia a každé tlačidlo na ovládanie funkcií spoločne realizujú ovládanie zariadenia;

4. Tlačidlo na výber zariadenia a rôzne tlačidlá na ovládanie funkcií možno použiť na učenie a ovládanie bežných funkcií viacerých zariadení;

5. Nízka cena a silná schopnosť proti rušeniu.

Pošlite nám e-mail

Detail produktu

Štítky produktu

Funkcia

1. Vhodné pre kódované infračervené diaľkové ovládanie domácich spotrebičov;

2. môže na diaľku ovládať viacero domácich spotrebičov;

4. Tlačidlo na výber zariadenia a rôzne tlačidlá na ovládanie funkcií možno použiť na učenie a ovládanie bežných funkcií viacerých zariadení;

5. Nízka cena a silná schopnosť proti rušeniu.

Princíp

Diaľkový ovládač sa skladá z infračerveného prijímacieho a vysielacieho obvodu, obvodu na úpravu signálu, centrálneho ovládača 8031, programovej a dátovej pamäte, klávesnice a obvodu indikácie stavu.

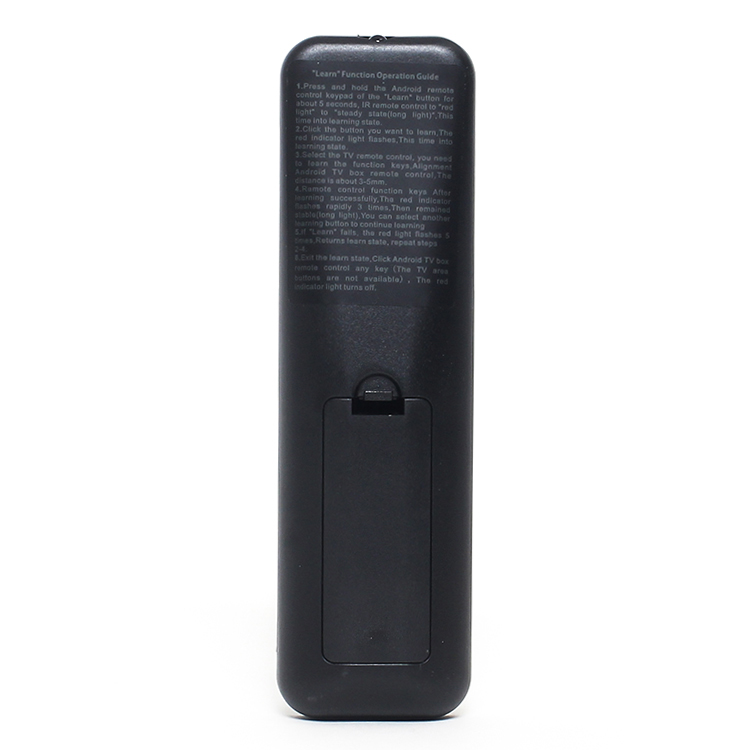

Diaľkové ovládanie má dva stavy: stav učenia a stav ovládania.Keď je diaľkové ovládanie v stave učenia, zakaždým, keď používateľ stlačí ovládacie tlačidlo, infračervený prijímací obvod začne prijímať externý infračervený signál a súčasne ho premieňa na elektrický signál a potom prechádza detekciou, tvarovaním, zosilnenie a potom ho CPU pravidelne vzorkuje.Binárne dáta každého vzorkovacieho bodu sú uložené v určenej pamäťovej jednotke s 8 bitmi ako jednotka pre neskoršie ovládanie zariadenia.Keď je diaľkové ovládanie v ovládacom stave, zakaždým, keď používateľ stlačí ovládací kláves, CPU načíta sériu binárnych dát z určenej úložnej jednotky a sériovo vyšle (časový interval medzi bitmi a bitmi sa rovná časovému intervalu počas vzorkovania ) Do obvodu na pridržiavanie signálu modulačný obvod súčasne vykonáva moduláciu signálu.Po zosilnení modulačného signálu je vyžarovaný infračervenou diódou, aby sa realizovalo ovládanie funkcie zariadenia zodpovedajúcej kľúču.
